Нагреватель трансформаторного масла НМ-4 (48, 64 кВт)

предназначен для нагрева масел и других смазывающих электроизоляционных жидкостей. Он может использоваться для мягкого нагрева трансформаторных масел в зимних условиях, перед первым запуском установок или трансформаторов во время регламентных работ, а также с целью изменения реологических и равновесных свойств жидкостей перед адсорбцией, вакуумной дегазацией или фильтрацией.

Нагреватель масла обладает следующими конструктивными достоинствами:

1.      Чрезвычайно малой тепловой инерционностью, что позволяет оператору «тонко» регулировать условия нагрева масла;

2.      оригинальной конструкцией нагревательных элементов, которые легко ремонтируются в полевых условиях, при замене которых не требуется дополнительных приспособлений;

3.      организацией течения масла не по нагретым каналам с небольшим коэффициентом теплопередачи, а путём свободного продольного обтекания проволочных (струнных) нагревателей. Такое условие обтекания позволяет:

v     улучшить турбулизацию потока масла, а следовательно, увеличить коэффициент теплопередачи и условия перемешивания масла;

v     уменьшить количество точек набегания жидкости на «струну», а следовательно снизить число локальных точек перегрева и деструкции масла;

v     уменьшить количество застойных зон и выровнять поле температур в поперечных сечениях нагревателя.

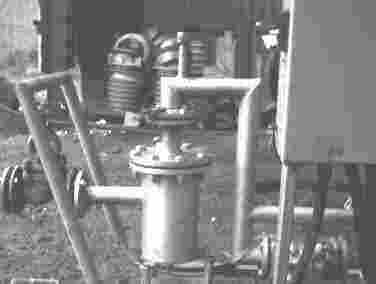

Нагреватель трансформаторного масла на входе оснащен механическим фильтром грубой очистки с тонкостью фильтрации 200 мкм.

Изделие может работать при следующих регулируемых нагрузках (кВт):

8, 16, 24, 32, 40, 48.

Регулирование осуществляется с помощью тумблеров на пульте управления. Заданный диапазон регулирования температуры масла, задается с помощью вторичного прибора ТГП, размещённого на пульте управления:

первичный датчик которого расположен на выходе потока масла в нижней части нагревателя

Для защиты нагревателя от отсутствия протока трансформаторного масла, предусмотрена система автоматической защиты, основанная на аналоговом сигнале от датчика РПИ, место размещения которого показано на фотографии расположенной ниже

Модуль, в базовой комплектации, оснащается шестерённым насосом Ш5-25.

В настоящее время проводятся работы по увеличению эффективности нагревателя, которые наряду с ростом мощности (до 64 кВт) при практически тех же габаритах, как и у показанного на фотографии,  повысят производительность (12 м3 /с) по нагреваемому маслу, улучшат его эксплуатационные и удельные характеристики.

С удовольствием ответим на возникшие у Вас вопросы по данному оборудованию (перейти на страницу Контакты) . Данный нагреватель прошел всесторонние полевые испытания.

Посмотреть условия полевых испытаний нагревателя трансформаторного масла.

Посмотреть акты химического анализа масел.
