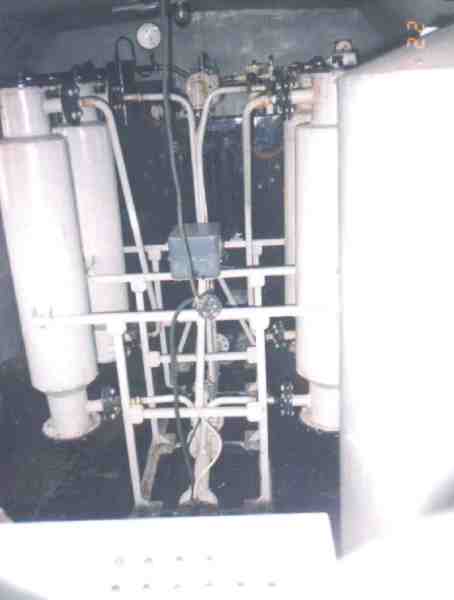

На основе линии ЛВМ-4, предприятием была разработана передвижная установка очистки и восстановления свойств трансформаторных масел (ПУОМ), представленная на фотографии:

Техническое описание.

Назначение

    Передвижная установка  очистки  масел ПУОМ, далее линия, предназначена для нагрева, осушки, снижения кислотного числа, очистки от механических примесей у энергетического масла, заливаемого в силовые трансформаторы и другие маслонаполненные аппараты напряжением до 1150 кВ включительно. Линия может быть использована для нагрева маслонаполненных аппаратов горячим маслом.

    Линия выполнена в климатическом исполнении УХЛ, КАТЕГОРИИ 4 по ГОСТ 15150-69.В условном обозначении установки ЛВМ-4 буквы и цифры обозначают:

Л – линия;

В – восстановления;

М – масла;

4 – производительность, м3/час.

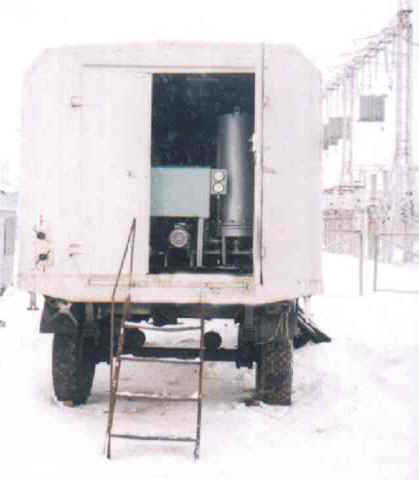

Фотографии ПУОМ (ЛВМ-4) в фургоне:

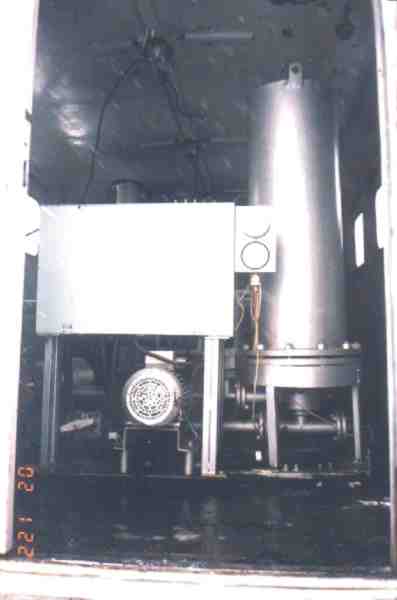

Нагреватель НТМ-4

Сорбционные патроны модуля АОМ-4 (насыпной объём одного патрона 40 л)

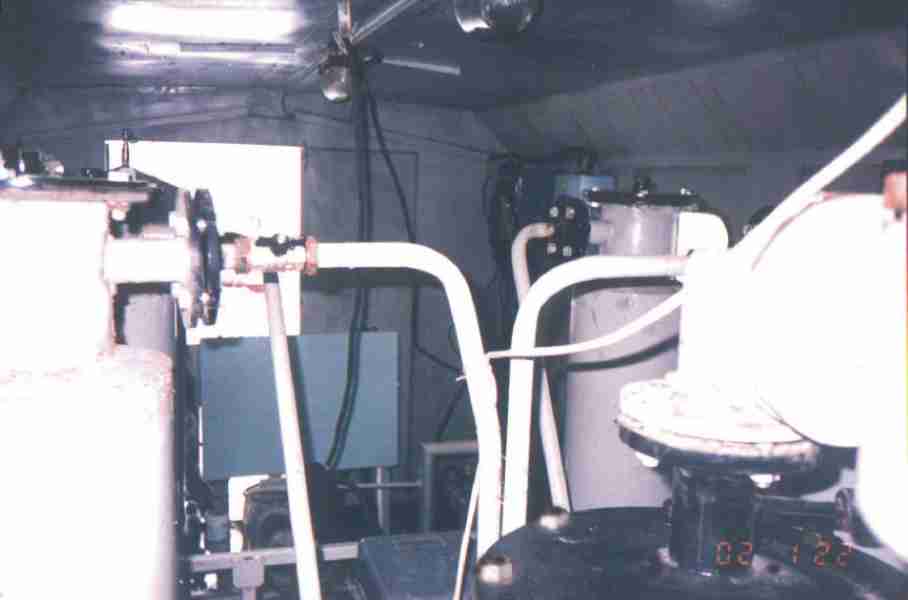

Вид от задней стенки фургона

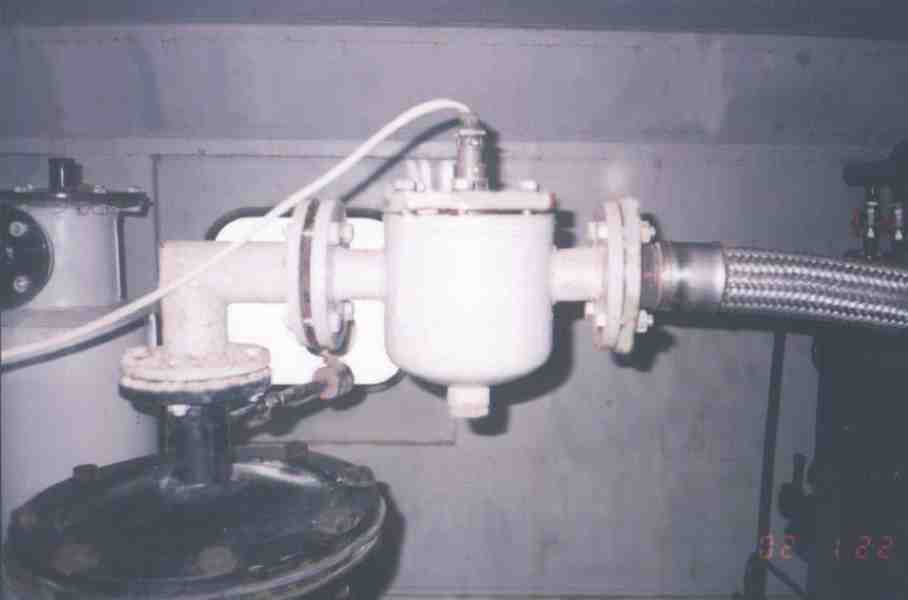

Датчик экспресс- индикатора масла

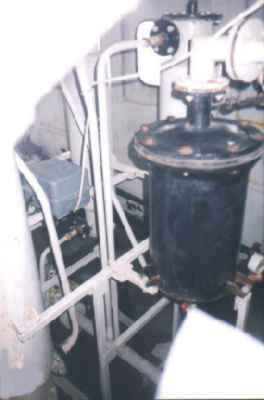

Модуль фильтрации МФ-18

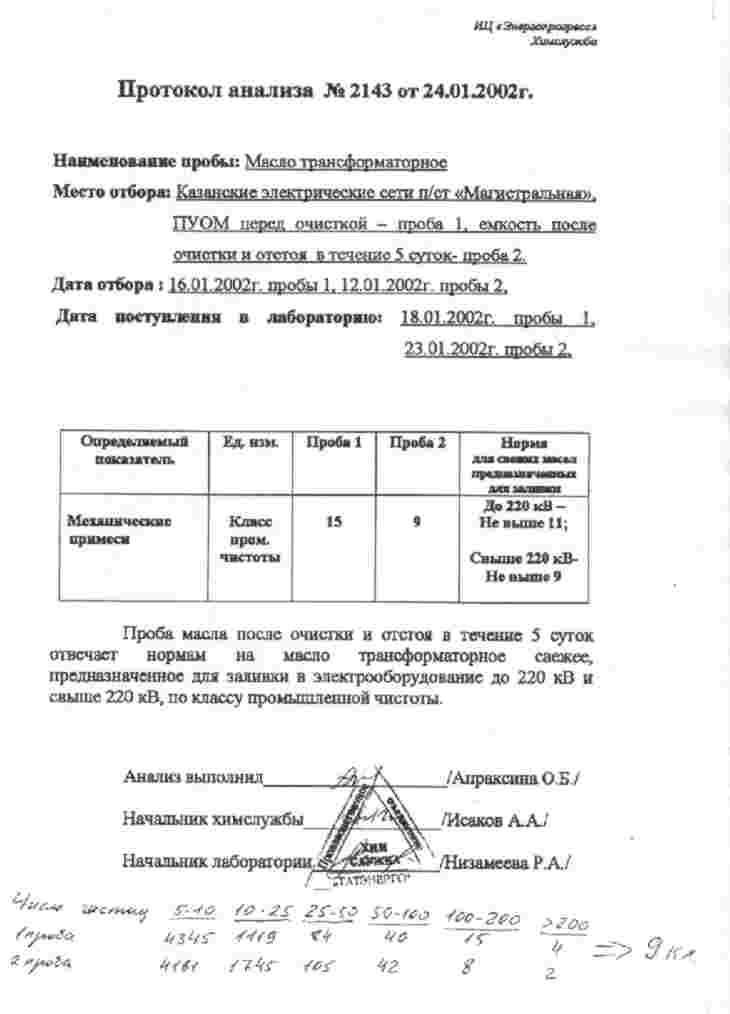

Протокол №2143 анализа трансфор-

маторного масла

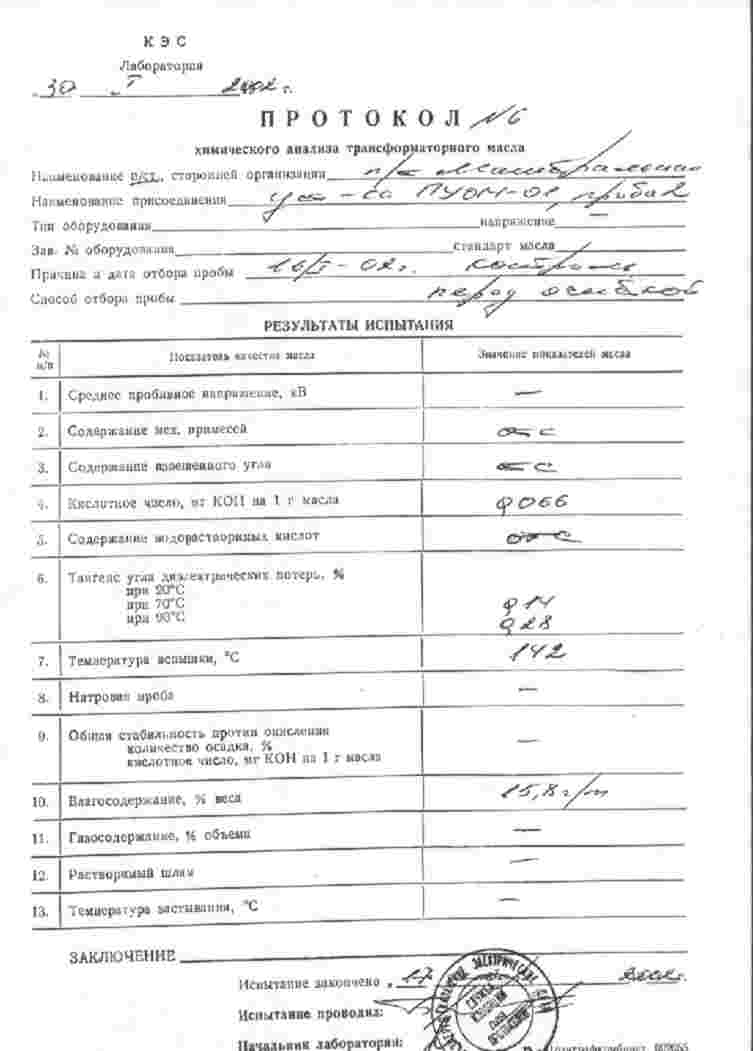

Протокол химического анализа трансфор-

маторного масла (ГК) перед очисткой

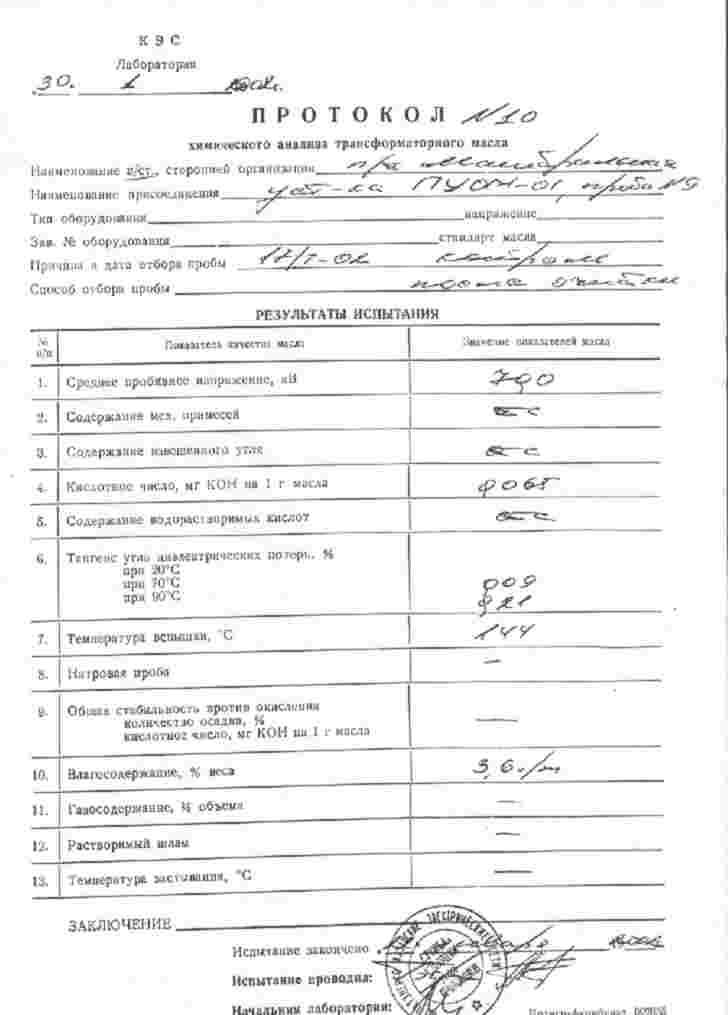

Протокол химического анализа трансфор-

маторного масла (ГК) после очистки











Технические данные

Основные технические данные установки приведены в таблице 1.

Таблица 1.

Наименование показателей

Значение

Производительность (по нагревателю) при перепаде температур масла на входе и выходе нагревателя Dt=38 0С, м3/с (м3/ч), не менее

1,1 10-3(4,0)

Параметры обработанного масла (ГК), массовое влагосодержание, г/тонну не более

5

тонкость фильтрации, не более кл.

9

 Давление на выходе МПа (кГ/см2),   не менее

0,3 (3)

Мощность маслонагревателя (±2%), кВт

50

Регулируемые нагрузки нагревателя (±2%), кВт

8, 16, 24, 32, 40, 50.

Количество адсорбционных патронов, шт.

4

Насыпной объём одного сорбционного патрона м3(л)

0,04 (40)

Фильтр элементы (выполнены из бумаги БМ-120, со шторой фильтрующей по ТУ 13-04-604-81), шт.

8

Максимальная потребляемая мощность линией (±2%),кВт

52

Номинальное напряжение питания трехфазной сети частотой 50 гц, В

380

Габаритные размеры, мм

      длина

      ширина

      высота

2000

1600

1800

Масса (без фургона и внешней обвязки трубопроводами), кг, не более

300

 Примечание:

     Характеристики приведены при следующих параметрах исходного масла: массовое влагосодержание не более 50 г/т, температура не ниже 273 К (0 0С).

Состав линии

Основной состав линии приведен на технологической схеме.

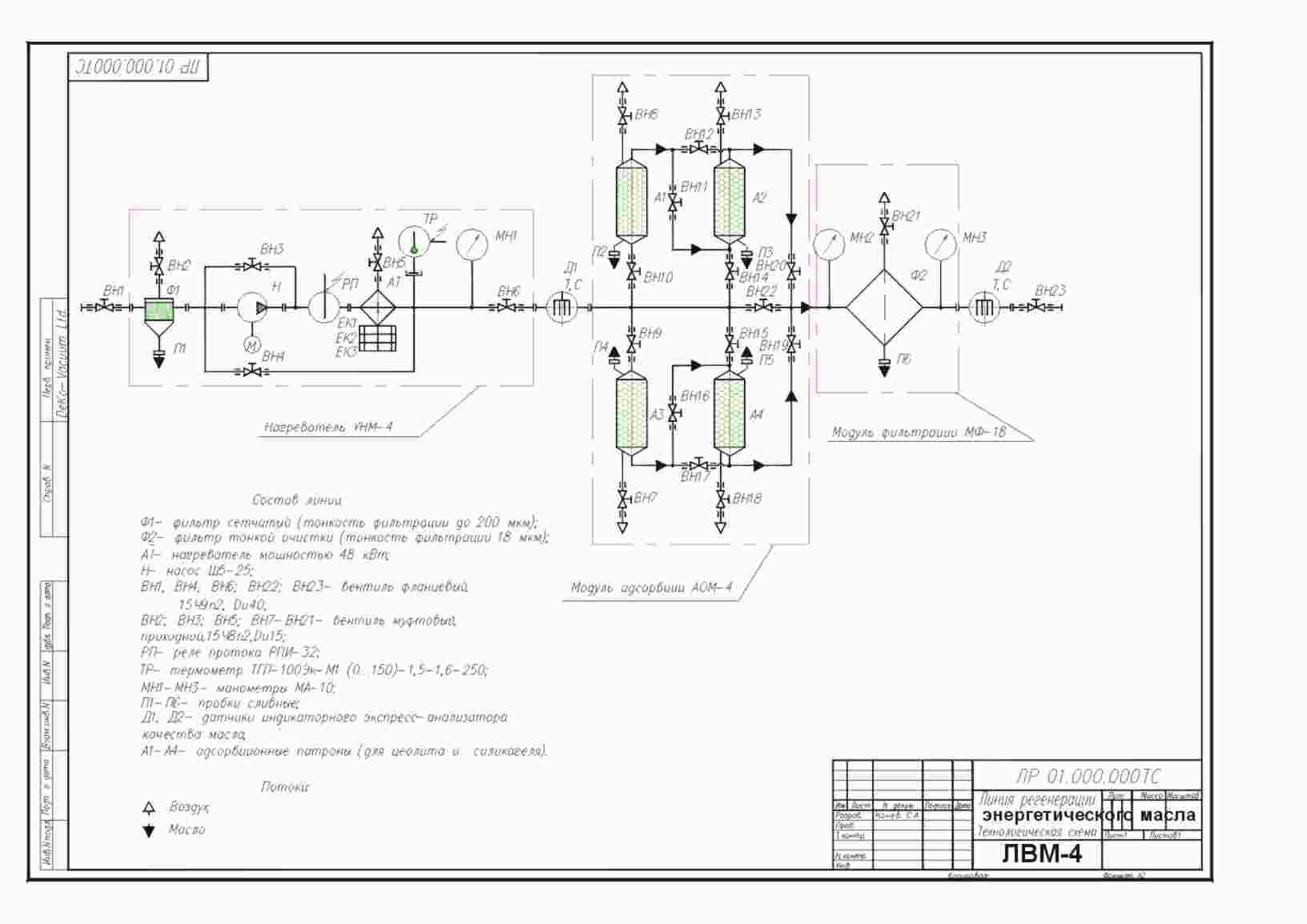

Технологическая схема

передвижной установки  очистки  трансформаторных масел (ПУОМ)

Схема ЛВМ-4.jpg (46673 байтов)

Перечень основных составных частей (модулей) линии приведен в таблице 2.

Таблица 2.

№ п/п

Наименование

Обозначение

Кол-во

1

Маслонагреватель

УНМ-4

1

2

Модуль адсорбционной очистки (4 сорбционных патрона)

АОМ-4

1

3

Модуль тонкой фильтрации с фильтр элементами БМ-120 (8 шт. фильтр элементов)

МФ-18

1

4

Пульт управления линией

Входит в УНМ-4

1

Возможно изменение конструктивного исполнения линии в соответствии с индивидуальными требованиями Заказчика. Скачать прайс-описание
