Высоко вакуумная печь для пайки, отжига, высокотемпературных, прочностных испытаний, моделирования космоса с инфракрасным нагревом  и активной системой охлаждения (HV-IR System DeKo-Vacuum)

Схема 2.  Вакуумная схема печи отжига металлов и сплавов...

Назначение: Вакуумные печи позволяют проводить высокотемпературные прочностные испытания различных образцов материалов и изделий. Эти вакуумные изделия  могут быть использованы для испытаний деталей или сборочных единиц авиационных двигателей, ядерных реакторов, блоков космических аппаратов или панелей солнечных батарей (при замене И-К (Инфракрасных) излучателей на имитаторы солнечного излучения), отжига металлов, пайки в вакууме, а также при исследовании свойств новых конструкционных материалов. Дополнительно, по требованию заказчика  в вакуумных печах быть установлены ионные пушки с магнитной фокусировкой или системы "холодного" ионного травления имитации ионизирующего излучения верхних слоев атмосферы.

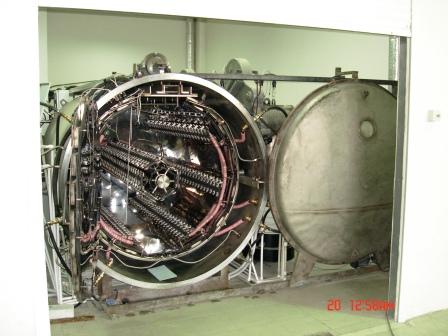

Фото 1, 2, 3.

Загрузка опытных образцов в вакуумную печь отжига титана (пруток титанового сплава ВТ-16) во время производственных испытаний.

Некоторые технические характеристики вакуумной печи:

№ п/п Параметр Значение
1 Предельное остаточное давление (без испытываемых изделий), Па (мм рт.ст.) 1,13х10-2  (8,5х10-5)
2 Рабочее давление в зоне И-К нагрева системы, Па (мм рт.ст.) 2,7х10-2  (2х10-4)
3 Время вакууммирования, от атмосферного давления, до рабочего давления, не более мин. 50
4 Расход охлаждающей воды, м3/час, не более 2
5 Максимальная потребляемая мощность, кВт 130
6 Зоны нагрева по максимальной мощности , кВт 30+30+20+20
7 Тепловая изоляция- комбинированная, активно-пассивная. Пассивная- 4 слоя экранов из зеркальной, нержавеющей стали толщиной 0,5 мм,

Активная- количество контуров водяного охлаждения, шт.

6
8 Количество вакуумных, водо охлаждаемых, силовых вводов электропитания И-К излучателей, шт. 12
9 Измерение температуры, Хромель-копелевые термопары с компенсационными проводами, шт. 4
10 Количество зон измерения и управления температурой, шт. 4
11 Максимальная рабочая температура, 0С 800 ±8
12 Тип И-К излучателей полоса, Нихром
13 Размеры цилиндрического пространства И-К нагрева, DxdxL , мм 1200х600х2200
14 Габаритные размеры изделия (без АВЗ-180), Длина х Ширина х Высота, мм 4500х3500х 2500





На  ниже расположенных  фотографиях приведены отдельные узлы высоко вакуумной печи.

Фото 4. Высоковакуумные, диффузионные насосы нового поколения НД-400 с агрегатом среднего вакуума, на базе насоса Рутса НД-600 и агрегата АВЗ-20 во время пуско-наладочных работ.





Фото 5,6. Передние панели пульта №1 управления вакууммированием и пульта №2 автоматического контроля и управления инфракрасным нагревом.

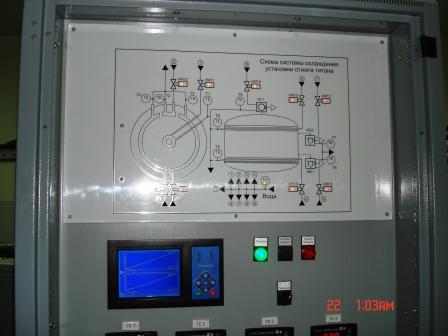

Фото 7,8. Мнемосхема включения контуров водяного охлаждения системы пульта №2 и пульт №2 с закрытой, стеклянной дверью стойки.



Фото.9. Силовые трансформаторы электропитания зон нагрева инфракрасных излучателей.



Фото 10. Система автоматического напуска воздуха и защиты изделия от броска масла при выключении низковакуумного агрегата АВЗ-180.



Фото.11. Кольцевая рабочая зона с активным охлаждением и инфракрасными излучателями.

Характеристики и состав оборудования каждой вакуумной печи, как правило, формируется на основании технического задания заказчика. А оно, в конечном итоге- формирует и определяет конечную цену изделия.
