1.                  НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Высоковакуумная печь Проммет-160 (далее по тексту «печь») предназначена для отжига металлических изделий в среде разреженных газов (аргон, азот), с целью проведения процесса с минимальным контактом изделий с кислородом воздуха.

Печь работает при температуре окружающего воздуха от 10 до 35 0С и относительной влажности до 80% при 25 0С.

2.                  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания от сети переменного тока, В

380±10%

Потребляемая мощность, Вт, не более

45 000

Максимальная температура нагрева, °С

1100

Диапазон задания температурных величин, °С

150 – 1100

Диапазон задания глубины вакуума Па (мм рт.ст.)

6,7х10-3(5х10-5)-1,07(8х10-3)

Отклонение температуры от заданной, °С, не более

10

Размеры камеры обжига:

диаметр, мм, не менее

длина, мм, не менее



150

700

Расход охлаждающей воды, м3/час, не более

0,1

Габариты печи без шкафов управления:

Ширина, мм, не более

Высота, мм, не более

Глубина, мм, не более



1000

1900

3000

Размеры шкафа управления

Ширина, мм, не более

Высота, мм, не более

Глубина, мм, не более



600

800

300

Масса печи, кг, не более

500

Режим работы печи

односменный



3.                  КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

- высоковакуумная откачная система на подвижной тележке                                        1 шт.

- прибор ВИТ-3 для измерения вакуума                                                                         1 шт.

- тигель                                                                                                                                1 шт.

- заменяемая камера обжига (муфель)                                                                             1 шт.

- шкаф управления                                                                                                            1 шт.

- баллон с аргоном и редуктором                                                                                    1 шт.

4.                  Состав печи и принцип работы

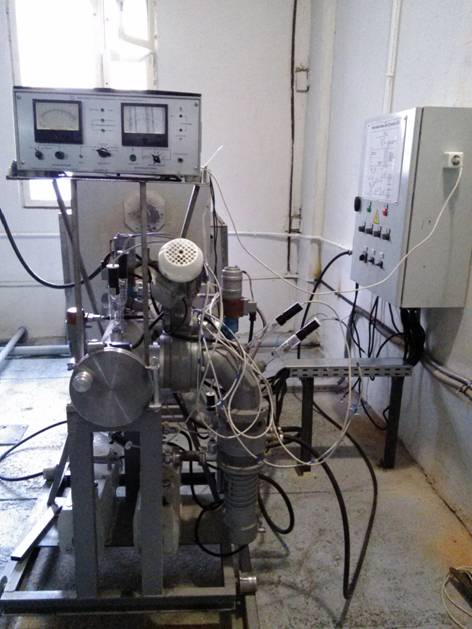

На фото 1 показаны основные элементы печи:

Выноска 2: 10
Выноска 2: 9
Выноска 2: 8
Выноска 2: 7
Выноска 2: 2
Выноска 2: 3
Выноска 2: 1
Выноска 2: 4
Выноска 2: 5
Выноска 2: 6
Выноска 2: 11

Фото 1 Основные элементы печи.

1.     Подвижная тележка на роликах;2.3.Форвакуумный насос 2НВР-5М; 4. Вы-соковакуумный, паромасляный насос НВДМ-100; 5. Высоковакуумная, водяная ловушка Ду100; 6. Высоковакуумный затвор 2ЗВЭ-100; 7. Люк для загрузки и выгрузки деталей;  8. Термопарный вакуумный датчик ПМТ-2; 9.Тигель; 10. Вакуумметр ионизационно-термопарный ВИТ-3; 11.Шкаф управления печи.

Основанием печи является подвижная тележка на роликах, на которой смонтированы основные элементы вакуумной откачной системы. Это сделано для более быстрого остывания печи (предотвращения сгорания вакуумных уплотнительных элементов) и возможности замены муфеля в случае его прогорания. Муфель соединяется с вакуумной системой с помощью фланцевого соединения, у которого в качестве уплотнителя используется паронитовое кольцо. Фланцевое соединение охлаждается проточной водой (см.Фото 2).

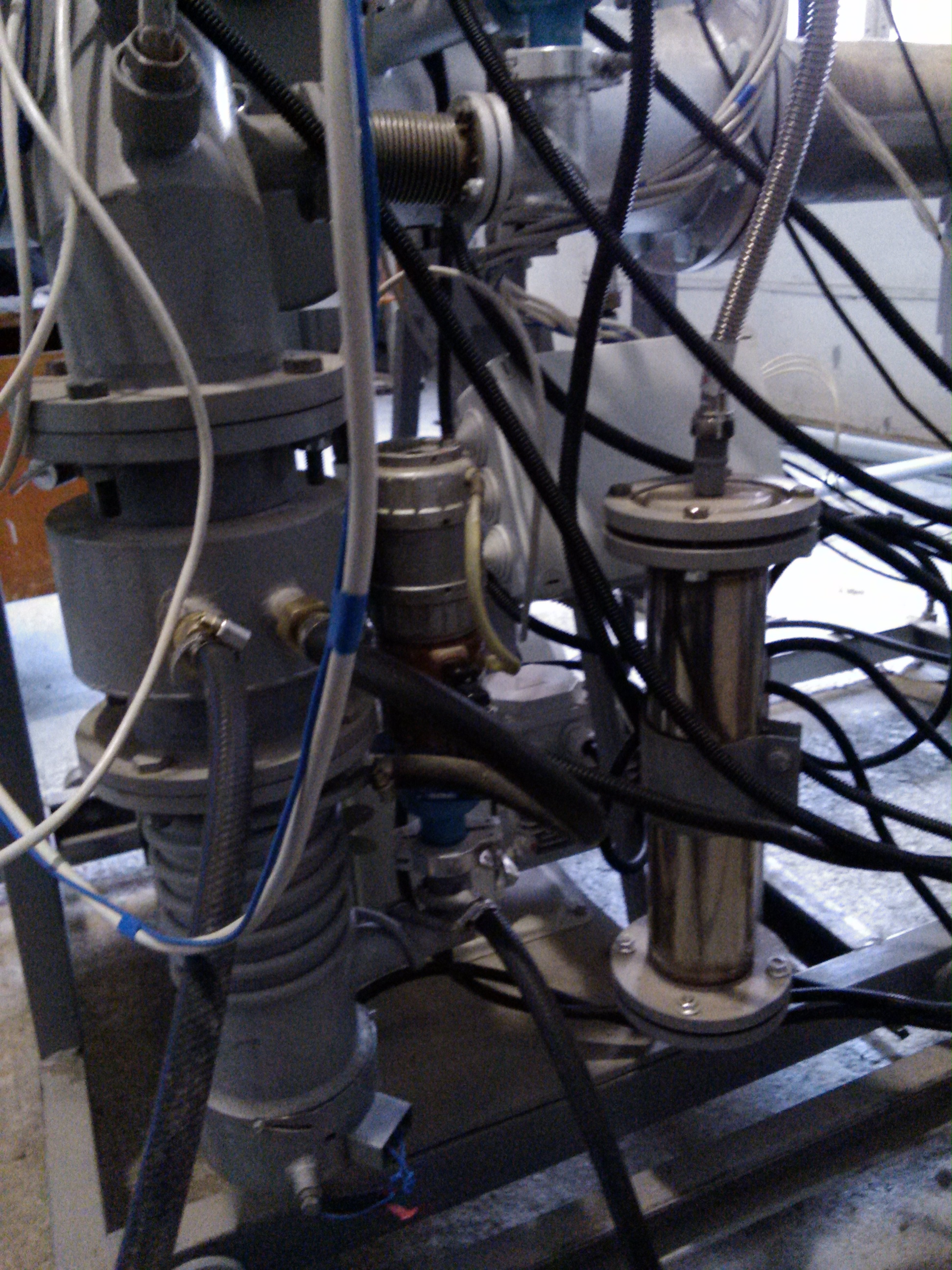

Фото 2. Печь с извлеченным из тигля муфелем.

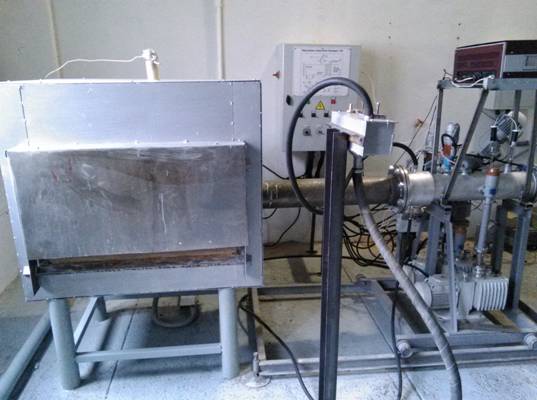

Фото 3. Высоковакуумный насос с сорбционным патроном
